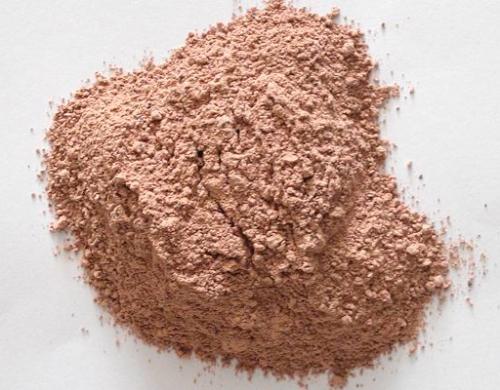

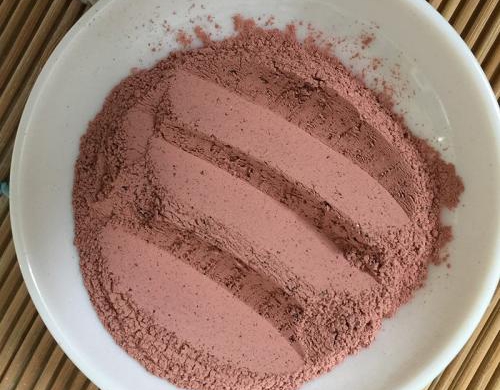

本品采用剛玉材料及進(jìn)口高質(zhì)量鈣鋁質(zhì)耐火結(jié)合劑，使材料耐火度和高溫強度大大提高，對有頂出機構(gòu)的爐體，起到導(dǎo)向和防止線圈擦傷的作用。

理化指標(biāo)

Al2O3≥82% SiO2≤5% CaO≤6%材料密度:2.7g/cm3;抗折強度≥5Mpa 耐壓強度≥25Mpa粒度2mm

使用方法；

1、把線圈膠泥適量投放到容器中，加入14.3% ┅ 15.3%干凈的自來水混料5---8分鐘。拌勻后的料應(yīng)立即投入使用，施工過程不超過30分鐘，初始硬化：1-4小時；硬化：2-6小時。

2、新爐體或大修時，應(yīng)先自下而上將線圈匝間縫隙塞緊、塞滿，然后用鏝刀涂抹。對有頂出機構(gòu)的爐體，下部涂層應(yīng)比上部涂層略厚，形成錐面，以利于舊爐襯的推出。實際厚度2-6mm或以爐型大小而定。

3.施工后，自然干燥24小時；（局部修整時，自然干燥5小時）。

4.用加熱管或其他加熱器加熱24小時，保持200-- 300℃，以利于水份充分揮發(fā)，保證線圈匝間及整體絕緣性，并使其具備相應(yīng)的強度。

包裝標(biāo)準(zhǔn)和儲存方法

多層防潮紙包裝25kg/袋，儲存在干燥處防止吸潮。儲存期不超過一年，另外根據(jù)客戶要求可采用噸袋、托盤及強力伸縮膜包裝.
